ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

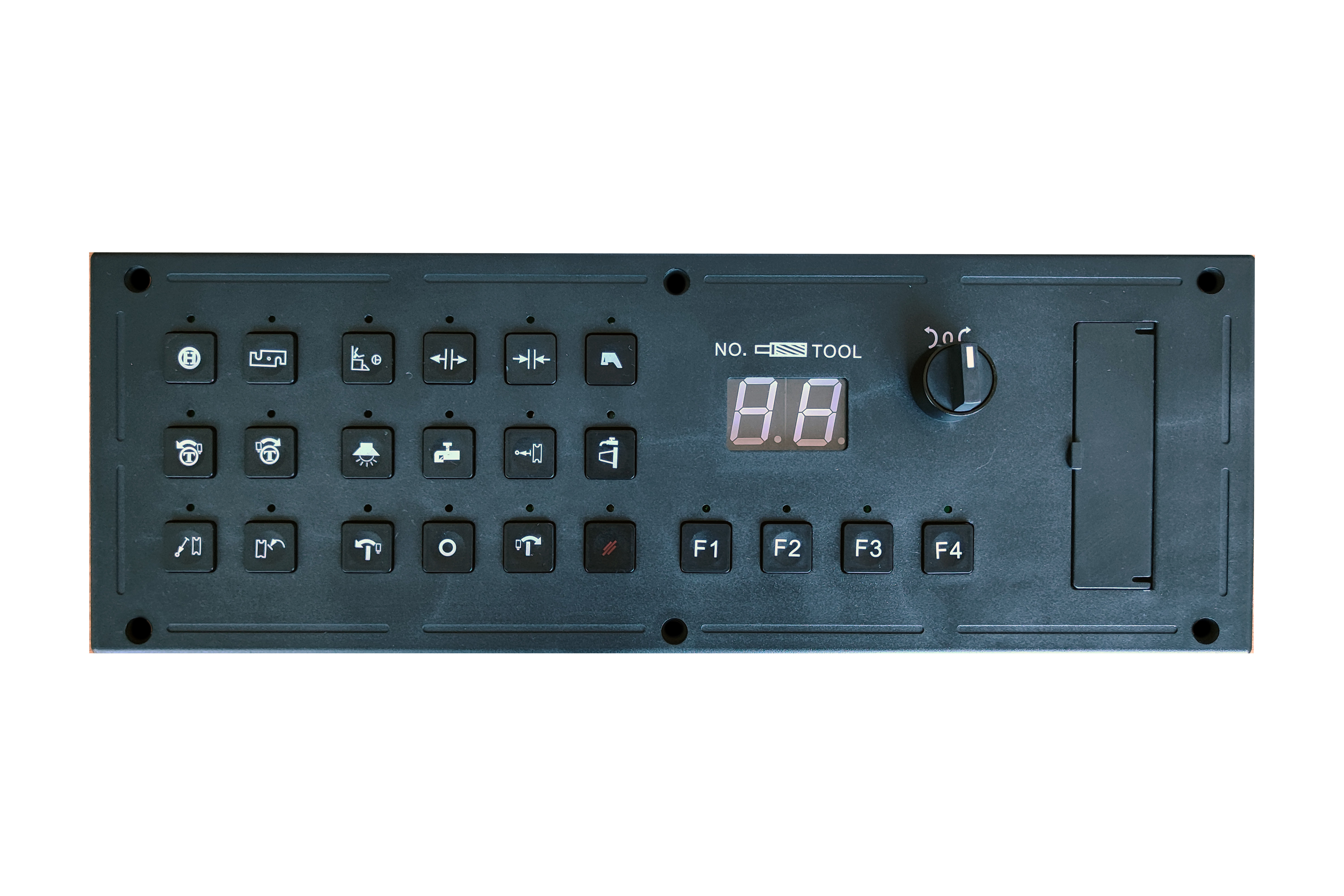

• Количество программируемых клавиш: - 22 шт.
  в том числе:
  1) отдельно программируемые
  клавиши и светодиоды - 15 шт.
  2) совместно программируемые
  клавиши и светодиоды - 7шт.
• Индикатор номера инструмента: - 1 шт.
• Поворотный переключатель на два положения
  с центральным положением «выключено» - 1 шт.
• Каналы связи с УЧПУ:
  1) каналы дискретных входов: - 32 шт.
  в том числе:
  - для управления пультом - 22 шт.
  - для связи с объектом управления - 9 шт.
  - не используется - 1 шт.
  2) каналы дискретных выходов: - 24 шт.
  в том числе:
  - для управления пультом - 21 шт.
  - для связи с объектом управления - 3шт.
  3) транзитные каналы для связи с
  внешними устройствами:
  - канал штурвала - 1шт.
  - канал USB - 1 шт.
  - канал RS-232 - 1 шт.
• Характеристики каналов:
  1) сигналы дискретных входов:
  - уровень лог «0»: - (0-7)В
  - уровень лог. «1»: - (15-30)В
  - номинальный ток - 12мА/24В
  2) сигналы дискретных выходов:
  - уровень лог «0»: - (0-7)В
  - уровень лог. «1»: - (15-30)В
  - номинальный ток - 50мА/24В
  3) сигналы канала электронного штурвала:
  - уровень лог «0»: - 0,5В, не более
  - уровень лог. «1»: - 2,5В, не менее
• Питание: - внешний источник
  постоянного тока
  24В/ А
